Hur förvandlar en platt rörbockare industriell rörtillverkning?

1. Vad är egentligen en platt rörbockare och hur fungerar den?

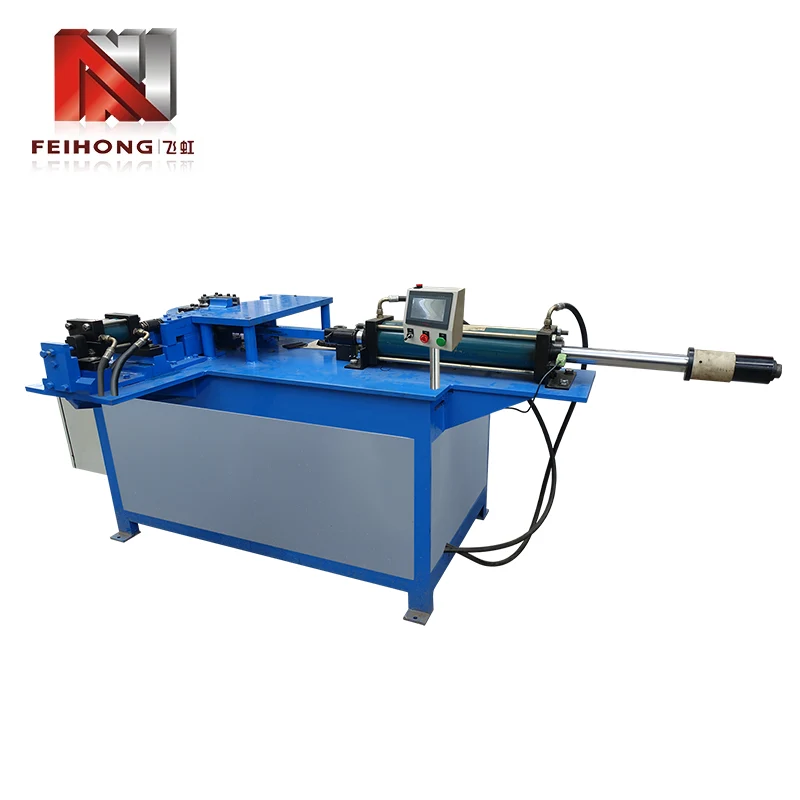

A Flat Pipe Benderis a specialized machine designed to bend rectangular, square, or oval tubes along a single plane without collapsing the cross‑section. Till skillnad från runda rörbockare som använder dorn och torkarmunstycken för att bibehålla cirkulära profiler, kräver platt rörböjning noggrant anpassade verktyg som stödjer de bredare ytorna på röret samtidigt som de smalare kanterna kan deformeras kontrollerbart. Den grundläggande utmaningen ligger i att hantera den differentiella sträckningen och kompressionen som uppstår över bredden av en platt sektion - den yttre väggen förlängs medan den inre väggen komprimeras, och utan ordentligt stöd kommer röret att bucklas eller skrynklas.

The working principle centres on three main elements: the bending die (or form), the clamp die, and the pressure die. The tube is secured between the clamp and bending dies, then rotated around the bending die's radius. För plana profiler har böjdynan ett spår som matchar rörets yttre dimensioner, vilket ger sidostöd för att förhindra att de bredare ytorna kollapsar inåt. Vissa avancerade maskiner använder också entorkardynasom glider längs rörets inre radie för att eliminera skrynkling, och adorn(även mindre vanligt för plana sektioner) kan sättas in för att stödja den inre kaviteten om röret är ihåligt. Hela processen är vanligtvis hydrauliskt eller elektriskt manövrerad, med CNC-kontroller som möjliggör exakt vinkelrepeterbarhet och böjsekvenser i flera steg.

En av de definierande egenskaperna hos enFlat Pipe Benderär dess förmåga att producera böjar med minimal distorsion med bibehållen snäva toleranser. Detta uppnås genomkontrollerad återfjädringskompensation— Maskinen böjer sig något över målvinkeln, med vetskapen om att materialet kommer att slappna av i en förutsägbar mängd. Moderna enheter integrerar sensorer som mäter faktiska böjningsvinklar i realtid och justerar rampositionen dynamiskt, vilket säkerställer att varje del matchar CAD-modellen inom ±0,5 grader. Kombinationen av robust konstruktion och intelligent styrning gör denna utrustning oumbärlig för tillverkning av hög kvalitet.

2. Vilka industrier förlitar sig mest på böjning av platt rör?

Böjning av platt rör är inte en nischprocess – den är inbäddad i leveranskedjorna för flera tunga industrier. Följande sektorer är beroende avFlat Pipe Benderutrustning för att producera strukturella och estetiska komponenter som inte kan uppnås med runda rör.

• Fordon och transport:Chassiramar, rullburar, sätesstrukturer och avgassystemkomponenter använder ofta rektangulära eller ovala rör. Platt böjning gör det möjligt för designers att maximera förhållandet mellan styrka och vikt samtidigt som de förpackar komponenterna effektivt i trånga fordonskuvert.
• Konstruktion och arkitektur:Ledstänger, trappor, gardinväggar och dekorativa metallfasader har ofta böjda rektangulära sektioner. Det visuella tilltalande av rena, skrynkelfria böjar är avgörande i arkitektoniska tillämpningar.
• VVS & Ventilation:Kanalsystem och luftbehandlingssystem använder platta ovala rör för att bibehålla högt luftflöde samtidigt som de passar in i grunda takutrymmen. Att böja dessa profiler kräver exakt kontroll för att undvika begränsning av det inre tvärsnittet.
• Jordbruksutrustning:Traktor överrullningsskydd (ROPS), redskapsramar och bevattningstappar använder alla böjda rektangulära rör för hållbarhet och kostnadseffektiv tillverkning.
• Möbler och kontorsinredning:Moderna skrivbordsramar, hyllsystem och utställningsmontrar utnyttjar de rena linjerna i böjda platta rör för att uppnå minimalistisk estetik med hög strukturell integritet.

Inom vart och ett av dessa områden fungerar den platta rörbockaren som en möjliggörande av designfrihet, vilket gör att ingenjörer kan ersätta svetsfogar med kontinuerliga böjda sektioner som är starkare, lättare och mer visuellt tilltalande. Utrustningens mångsidighet gör att även småskaliga verkstäder kan tillverka komponenter av professionell kvalitet för dessa krävande marknader.

3. Vilka är huvudtyperna av plattrörsbockare som finns tillgängliga idag?

Plattrörsbockningsmaskiner kategoriseras efter deras aktiveringsmetod, kontrollsystem och verktygskonfiguration. Att välja rätt typ beror på produktionsvolym, materialtyp och böjkomplexitet. Nedan finns en jämförande översikt över de vanligaste varianterna.

Manuella böjaregynnas av underhållsavdelningar och utbildningsinstitutioner på grund av deras låga kostnad och enkelhet.Hydrauliska maskinererbjuder en bra balans mellan kraft och prisvärdhet, vilket gör dem till arbetshästen i många tillverkningsbutiker.CNC roterande dragbockarerepresenterar den senaste tekniken, med möjligheten att lagra hundratals program och automatiskt kompensera för materialvariationer.Kompressionsbockare, även om de är mindre exakta, är de extremt snabba och ekonomiska för att massproducera enkla böjar i tunnväggiga rör.

Utöver dessa fyra kategorier finns det även hybridmaskiner som kombinerar hydraulisk kraft med CNC-styrning, och erbjuder det bästa av två världar. När du väljer en typ är det viktigt att inte bara beakta den nuvarande arbetsbelastningen utan även potentialen för framtida expansion till mer komplexa geometrier.

4. Hur påverkar materialval bockningsprocessen?

Materialet i röret är utan tvekan den mest kritiska faktorn som påverkar böjkvaliteten. Olika legeringar uppvisar olika grader av duktilitet, återfjädring och arbetshärdning, vilket alla måste beaktas i bockningsuppställningen. Nedan är en uppdelning av vanliga material och deras böjningsegenskaper.

Milt stål

Mest förlåtande material; erbjuder bra duktilitet och förutsägbar återfjädring. Lämplig för de flesta generella bockningsoperationer utan särskilda försiktighetsåtgärder.

Höghållfast låglegerat (HSLA) stål

Kräver högre böjkrafter och uppvisar större återfjädring. CNC-kompensation rekommenderas starkt för att bibehålla vinkelnoggrannheten.

Rostfritt stål (austenitiskt)

Arbetshärdar snabbt, vilket kan leda till sprickbildning om böjradien är för snäv. Använd långsammare kolvhastigheter, tillräcklig smörjning och polerade verktyg för att minska friktionen.

Aluminiumlegeringar (5xxx, 6xxx)

Lätt och korrosionsbeständig, men benägen att skrynklas och spricka. Större böjradier (3-5× rörbredd) och noggranna spelrumsinställningar är viktiga.

Koppar & Mässing

Mycket duktil och lätt att böja, men mjuka ytor skadas lätt. Finfinished stansar och korrekt spelning förhindrar skavning och ytdefekter.

Förutom legeringen spelar väggtjockleken en avgörande roll. Tjockare väggar ger större motstånd mot kollaps men kräver högre tonnage. Tunnväggiga rör är känsliga för buckling på den inre radien och kan kräva invändiga dorn eller specialiserade torkardynor. En allmän tumregel är att väggtjockleken bör vara minst 5 % av rörets bredd för att uppnå tillförlitlig böjning utan invändigt stöd.

5. Vilka nyckelspecifikationer bör du utvärdera när du väljer en platt rörbockare?

Att välja rätt maskin innebär mer än att bara matcha den maximala rörstorleken. En omfattande utvärdering bör omfatta följande parametrar, som var och en direkt påverkar prestanda och livslängd.

1. Maximal böjkapacitet:Detta inkluderar rörets bredd, höjd och väggtjocklek som maskinen kan hantera. Välj alltid en maskin med minst 20 % högre kapacitet än din största förväntade del för att ta hänsyn till materialvariationer och oförutsedda krav.
2. Minsta böjradie:Uttryckt som en multipel av rörets bredd (t.ex. 2×W). Snävare radier kräver mer sofistikerade verktyg och högre maskinstyvhet. För de flesta applikationer är en radie på 3×W en säker utgångspunkt.
3. Böjvinkelområde:De flesta maskiner kan böjas från 0° till 180°, men vissa specialiserade enheter erbjuder upp till 220° för överböjningsapplikationer. Se till att maskinen kan uppnå de vinklar du behöver utan verktygsstörningar.
4. Cykelhastighet:Mätt i sekunder per krök påverkar detta produktionsgenomströmningen. Hydrauliska maskiner cyklar vanligtvis på 5–15 sekunder, medan servoelektriska enheter kan uppnå 2–5 sekunder för små sektioner.
5. Styrsystem:Grundläggande PLC vs full CNC med pekskärmsprogrammering. CNC erbjuder större flexibilitet men kommer med en högre initial kostnad och brantare inlärningskurva.
6. Verktygskompatibilitet:Kontrollera om maskinen använder industristandardverktyg eller egenutvecklade konstruktioner. Standardiserade verktyg minskar ledtider och kostnader för ersättningsverktyg.
7. Strömkrav:Hydrauliska maskiner behöver en dedikerad kraftenhet (ofta 15–75 kW), medan elektriska maskiner körs på standard 3-fas försörjning. Tänk på din anläggnings elektriska infrastruktur.

En väl vald maskin kommer inte bara att möta nuvarande produktionsbehov utan även ta emot framtida tillväxt i delkomplexitet och materialmångfald. Det är klokt att involvera både produktionsingenjörer och underhållspersonal i urvalsprocessen för att säkerställa att den valda utrustningen överensstämmer med den operativa verkligheten.

6. Vilka är de vanligaste böjdefekterna på platt rör och hur kan de förebyggas?

Även med en platt rörbockare av hög kvalitet kan defekter uppstå på grund av felaktig installation, slitna verktyg eller materialinkonsekvenser. Att förstå dessa fellägen är det första steget mot förebyggande. Nedan är de vanligaste problemen och deras åtgärder.

• Rynkor på den inre radien:Uppstår när innerväggen komprimeras snabbare än vad materialet kan ta emot. Orsakas av otillräckligt torkarmunstycke eller en böjradie som är för snäv för väggtjockleken.Förebyggande:Öka kraften på torkardynan, använd en större radie eller lägg till en dorn för att stödja innerväggen.
• Tvärsnittskollaps (tillplattad):De breda ytorna på röret grottar inåt och förlorar strukturell integritet. Vanligt med tunnväggiga rör eller när böjdynan inte ger tillräckligt sidostöd.Förebyggande:Använd en dyna med en närmare passning till rörets yttre dimensioner, och överväg en tryckdyna som aktivt trycker mot ytterväggen under böjning.
• Springback-variation:Inkonsekvent återfjädring leder till delar som inte uppfyller målvinkeln, speciellt vid bockning av höghållfasta stål eller aluminium.Förebyggande:Implementera CNC-överböjning med vinkelåterkoppling i realtid. Se också till att materialet kommer från en enda sats med konsekventa mekaniska egenskaper.
• Ytan repor och skav:Repor uppstår när röret glider mot böjdynan eller torkaren. Gallning är särskilt problematiskt med aluminium och rostfritt stål.Förebyggande:Använd polerade verktyg, applicera lämpligt smörjmedel och bibehåll rätt spelrum för att minska friktionen.
• Vridning eller fjädring tillbaka i planet:Röret kan rotera något ut ur böjningsplanet, vilket resulterar i en vriden del. Detta beror ofta på ojämnt klämtryck eller felinriktade verktyg.Förebyggande:Kontrollera klämmans inriktning och se till att röret sitter rakt på plats före varje böjning.

Regelbunden inspektion av verktyg och periodisk kalibrering av maskinens vinkelsensorer kan fånga upp många av dessa problem innan de resulterar i skrotade delar. Att dokumentera parametrarna för varje framgångsrik installation hjälper också till att felsöka framtida körningar.

7. Hur bör en platt rörbockare underhållas för långsiktig tillförlitlighet?

Korrekt underhåll är viktigt för att bevara noggrannheten och livslängden för en platt rörbockare. En proaktiv regim minskar inte bara stilleståndstiden utan säkerställer också konsekvent böjkvalitet. Följande steg-för-steg-metoder rekommenderas för de flesta hydrauliska och CNC-maskiner.

1. Daglig visuell inspektion:Kontrollera om det läcker hydraulolja, lösa bultar och tecken på slitage på kläm- och böjdynorna. Rengör arbetsområdet och ta bort metallspån eller skräp.
2. Smörjning av rörliga delar:Applicera tillverkarens specificerade fett eller olja på alla vridpunkter, glidbanor och böjformsspindeln. Överfettning kan dra till sig smuts, så använd endast den rekommenderade mängden.
3. Hydraulolja underhåll:Övervaka vätskenivåerna och byt filtret med de intervaller som anges i manualen. Förorenad vätska är en ledande orsak till ventil- och pumpfel.
4. Kalibrering av vinkelsensorer:Använd en precisionsgradient eller digital vinkelmätare för att verifiera maskinens noggrannhet i böjvinkeln. Kalibrera om om avvikelserna överstiger ±0,3°.
5. Inspektion av torkare och tryckmatriser:Kontrollera om det finns poäng eller deformation. Slitna formar bör slipas om eller bytas ut för att förhindra skrynkling och ytskador.
6. Kontroll av elsystem:För CNC-maskiner, kontrollera att alla kablar är säkra, nödstopp fungerar korrekt och kontrollpanelen visar inga felkoder.
7. Årlig omfattande service:Anlita en certifierad tekniker för att utföra en fullständig översyn, inklusive hydrauliska cylindertätningar, pumpslitage och mjukvaruuppdateringar.

Att föra en detaljerad logg över alla underhållsaktiviteter – inklusive oljebyten, byte av formverktyg och kalibreringar – hjälper till att förutsäga slitagemönster och schemalägga stilleståndstider effektivt. En väl underhållen plattrörsbockare kan leverera årtionden av pålitlig service.

8. Hur ser framtiden ut för plattrörsböjningsteknik?

Utvecklingen av plattrörsböjning drivs av kravet på större effektivitet, precision och hållbarhet. Industry 4.0 concepts are increasingly being integrated into bending machines, enabling real‑time data collection and predictive maintenance. Sensorer inbäddade i verktyget övervakar slitage- och kraftvariationer, och återkopplar information till ett centralt system som automatiskt kan rekommendera optimala böjningsparametrar.

En annan framväxande trend är användningen avservoelektriska drivenheteristället för traditionell hydraulik. Dessa system förbrukar mindre energi, producerar mindre buller och erbjuder högre positioneringsnoggrannhet. De är särskilt attraktiva för tillverkare som strävar efter att minska sitt koldioxidavtryck. Dessutom,additiv tillverkningbörjar påverka verktygsdesignen – 3D-tryckta formar med konforma kylkanaler kan förbättra värmehanteringen under höghastighetsböjning.

Artificiell intelligens är också på väg in i böjsekvensering. AI-algoritmer kan analysera materialegenskaperna och historien för varje rörsats för att förutsäga återgång med oöverträffad noggrannhet, vilket minskar skrothastigheter och inställningstid. Dessutom,kollaborativa robotar(cobots) paras ihop med platta rörbockare för att automatisera lastning och lossning, vilket gör att mänskliga operatörer kan fokusera på kvalitetskontroll och processoptimering.

När branschen går motdigitala tvillingar— virtuella kopior av den fysiska böjningscellen — ingenjörer kommer att kunna simulera hela produktionskörningar innan ett enda rör böjs. Denna förmåga kommer dramatiskt att förkorta tiden från design till färdig del, vilket gör specialtillverkning nästan lika effektiv som massproduktion. Framtiden för böjning av platta rör är utan tvekan smart, uppkopplad och alltmer autonom.

9. Vanliga frågor om platta rörbockare
