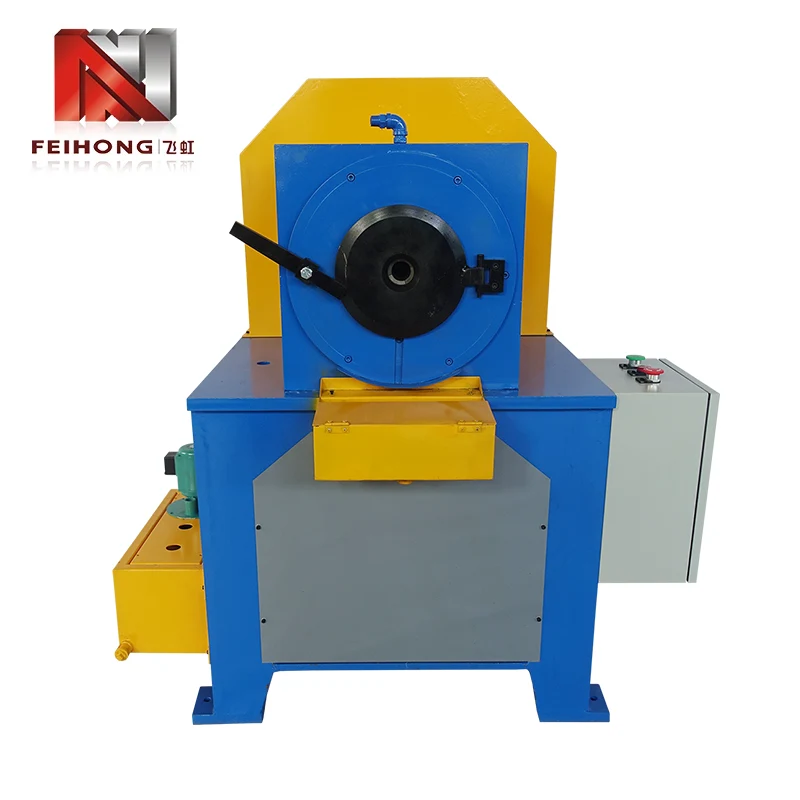

Hur kan hamrande rundrörskrympmaskin optimera rörbearbetningsarbetsflöden för rörproduktion med flera specifikationer?

1. Kärnarbetslogik bakom utrustning för reducering av rördiameter av hammare

Krympning av metallrörsdiameter är en kallformningsprocess som komprimerar den yttre väggen av runda rör för att uppnå en enhetlig minskning av rörets yttre diameter, och hammarformningsläget är beroende av kontinuerlig cyklisk mekanisk påverkan för att slutföra gradvis formning av rörändarna. Till skillnad från engångshydraulisk extruderingsformning som applicerar statiskt tryck på hela rörsegmentet, använder hammartypsutrustning fram- och återgående hammarhuvuden för att applicera periodisk slagkraft på rörytan, sprida formtrycket jämnt på rörväggen och undvika lokala deformationer, sprickor eller skrynkliga defekter som ofta uppstår vid statisk extrudering.

Det interna kraftöverföringssystemet omvandlar huvudmotorns rotationskraft till högfrekvent fram- och återgående slagrörelse av hammarenheten. Varje slagverkan applicerar en liten formande deformation på röränden, och hundratals kontinuerliga slagcykler ackumuleras för att avsluta den önskade diameterkrympningsstorleken. Denna låga enpunktsdeformationspåkänning skyddar effektivt den inre metallkornstrukturen i tunnväggiga runda rör, och bibehåller jämn väggtjockleksfördelning efter formning, vilket är avgörande för färdiga rör som kräver snäv dimensionell toleranskontroll.

För produktionsverkstäder som hanterar små batchorder med frekvent byte av rörspecifikationer, ger denna effektformningslogik unika operativa fördelar. Statiska hydrauliska krympmaskiner kräver lång tryckhållningstid för att slutföra formningen, medan hammarslagsformning fullbordar hela krympningsproceduren inom några sekunder efter rörklämning. Det kontinuerliga cykliska slagläget minskar också behovet av förvärmning av extrautrustning för de flesta konventionella metallrör, förenklar den stödjande anläggningens layout av bearbetningsstationen och minskar extra utrymmesupptagning på produktionsgolvet.

2. Komplett inre struktursammansättning av hammarrörskrymputrustning

2.1 Huvuddrivenhet

Kärnkraftsmodulen använder en integrerad 7,5KW motor matchad med stabila transmissionsväxelsatser, som överför kraft till hammarutförandeenheten utan mellanliggande energiförlust. Motorn är fixerad inuti det förseglade utrustningsskåpet med dammtäta och vibrationsisolerande kuddar, som dämpar mekanisk vibration som genereras under högfrekvent hammardrift och lägre brusstörningar för omgivande bearbetningsstationer. Den förseglade skåpstrukturen förhindrar också metallskräp och kylande smörjmedel från att komma in i motorlindningen, vilket förlänger den kontinuerliga drifttiden för kraftenheten under produktionsförhållanden med långa skift.

Transmissionsväxelsatsen använder slitstarka legeringsmaterial med precisionskontroll av växelingrepp, vilket undviker växelhopp och effektdämpning efter tusentals arbetstimmar. En inbyggd överbelastningsskyddskomponent stänger automatiskt av strömförsörjningen när rörets klämläge avviker eller främmande hårda föremål kommer in i formningsområdet, vilket förhindrar oåterkalleliga skador på hammarhuvudet och transmissionsstrukturen.

2.2 Hammer Impact Forming Execution Unit

Hammarhuvudgruppen är den kärnbildande komponenten som kommer i kontakt med rörets yttre vägg, sammansatt av flera symmetriska hammarstycken av legering fördelade runt rörklämaxeln. Under drift roterar hammardelarna runt den centrala rörpositioneringsaxeln medan de rör sig fram och tillbaka utåt och inåt, vilket skapar en kontinuerlig radiell stötkraft på rörytan. Varje hammardel är utrustad med utbytbara slitstarka kontakthylsor, som kan demonteras och bytas ut oberoende av varandra utan att ta bort hela hammarenheten, vilket minskar svårigheterna med dagligt underhåll.

Den centrala rörpositioneringschucken antar självcentrerande klämkonstruktion, justerar automatiskt klämspänningen enligt rörväggens tjocklek för att förhindra ytrepor på polerade metallrör. Chuckens axiella rörliga slag täcker hela krymplängdsområdet som stöds av maskinen, och fixerar rör från 150 mm till 6000 mm stadigt utan axiell förskjutning under slagformningscykler.

2.3 Snabblåsnings- och positioneringsmodul för form

Formar bestämmer den slutliga ytterdiameterstorleken på krympta rörändar, och formfixeringsstrukturen för hammarkrymputrustning använder snabblåsningsfixturer istället för traditionell bultfästning. Positioneringsbasen har standardiserade storlekskalibreringsskalor, vilket gör att operatörerna kan justera forminstallationspositionerna exakt utan upprepade mätningar efter byte. Hela demonteringen och installationsprocessen av formen behöver bara en enkel manuell rotation av låshandtagen, vilket eliminerar extra demonteringsverktyg som skiftnycklar och skruvmejslar.

3. Standardprestandaparameterintervall för rörbehandling med flera specifikationer

Utrustningsserien täcker tre standardmodeller som klassificeras efter maximalt bearbetningsintervall, vilket förenar kärnkraftskonfigurationen samtidigt som anpassningsförmågan utökas till olika rördiameterintervall. Det kompletta parametersortimentet täcker små tunna precisionsrör till tjocka industriella värmerör, helt täckande vanliga rörtyper som används inom hårdvara, värmeutrustning och tillverkning av precisionsinstrument. Följande tabell sorterar ut de enhetliga bearbetningskapacitetsindikatorerna som delas av hela utrustningsserien:

Den enhetliga kraftkonfigurationen på 7,5 kW säkerställer en konsekvent kraftutmatning oavsett bearbetning av minst 2 mm mikrorör eller maximalt 40 mm tjocka väggrör. För ultralånga rör nära 6000 mm kan utrustningen samarbeta med externa extra rörstödramar för att bibehålla horisontell rörplacering och undvika rörböjningsdeformation orsakad av egenvikt under långa formningsoperationer. Den justerbara spännspänningen hos positioneringschucken anpassar även tunnväggiga kopparrör, medelstora stålrör och tjocka rostfria stålrör utan att skada på ytan efter formningen.

4. Snabb mekanism för formbyte minskar stilleståndstiden för utrustning i produktionslinjer

Frekventa formbyten är en viktig faktor som orsakar stagnation i produktionslinjen för tillverkare som tar emot små beställningar med flera specifikationer. Traditionella rörkrympmaskiner använder flergruppsbultlåsningsformar, vilket kräver att operatörerna lägger 30 minuter eller längre på att demontera, kalibrera och fixera formar när de byter rörstorlekar, och upprepad demontering leder också lätt till gängglidning och positioneringsavvikelse hos formbaserna, vilket påverkar det färdiga rörets dimensionella konsistens.

Den snabba formbytesstrukturen som är inbyggd i rörkrymputrustning av hammartyp omdesignar hela formlåsningslogiken, tar bort alla fasta bultkomponenter och använder snabblåshandtag med fjäderkompression. Operationsflödet följer en enkel trestegssekvens utan komplicerat kalibreringsarbete:

• Släpp sidolåshandtaget för att lyfta den övre formplaceringstäckplattan
• Ta ut den gamla formningsformen och placera den nya storleken i det standardiserade positioneringsspåret
• Tryck ner täckplattan och lås handtaget för att avsluta formpositioneringen och fixeringen helt

Hela driftprocessen kan avslutas inom 10 minuter av en enda operatör utan hjälpverktyg, vilket direkt minskar stilleståndstiden för formbyte med över två tredjedelar jämfört med traditionell bultfast utrustning. Det standardiserade positioneringsspåret eliminerar manuella kalibreringssteg, och de inbyggda skalmärkena på formbasen säkerställer att varje ny form installeras i samma horisontella och vertikala position, så att dimensionstoleransen för krympta rör inte kommer att fluktuera efter varje formbyte.

För produktionsverkstäder med dagliga specifikationer som byter mer än fem gånger, förbättrar denna snabba utbytesmekanism avsevärt utrustningens effektiva arbetstid under varje skift. Operatörer behöver inte längre reservera långa vänteperioder för mögeljustering, och den kontinuerliga bearbetningsrytmen i produktionslinjen kan bibehållas stadigt, vilket effektivt höjer det totala antalet färdiga rör som bearbetas per arbetsdag utan att öka arbetsinsatsen eller förlänga arbetsskiften.

5. Huvudapplikationsrörtyper Lämpliga för hamrande krympformningsteknik

Den slagformande egenskapen hos hammarkrympningsbearbetning ger en mild spridd deformationskraft, så den passar ett brett utbud av rörprodukter med olika väggtjocklek och metallmaterial. Flera vanliga rörkategorier som används i precisionstillverkningsindustrier kan slutföra formning av diameterreducering på denna utrustning utan ytterligare kalla eller varma förbehandlingsprocedurer, inklusive fyra kärnrörstyper som listas nedan:

5.1 Gong-spetsrör för dekorativa hårdvarukomponenter

Gong-spetsrör kräver jämn och jämn krympning vid enstaka rörändar utan ytrepor, och tunnväggiga mässings- och aluminiumlegeringsrör är benägna att spricka under statiskt hydrauliskt extruderingstryck. Det cykliska lågspänningsslagssättet för hammarformning håller rörytan intakt samtidigt som den fullbordar diameterminskningen och bibehåller poleringsfinishen på dekorativa rör utan sekundära ytpoleringsprocedurer efter formningen.

5.2 Enkel- och dubbelhövda precisionsinstrumentrör

Precisionsinstrument med enkla och dubbelhåriga rör har strikta krav på koaxialiteten hos krympta ändar, och inkonsekvent statiskt tryck kommer att orsaka förskjuten deformation av två ändar av dubbelhövdade rör. Den symmetriska fördelningshammarhuvudgruppen applicerar enhetlig radiell slagkraft runt rörets centrala axel, vilket säkerställer att krympsektionen håller perfekt koaxialitet med den ursprungliga rörkroppen, och uppfyller monteringstoleransstandarden för precisionsavkänningsinstrument och testutrustning.

5.3 Hot Runner värmerör för formningsutrustning

Värmerör för varma löpare hör till rör av rostfritt stål med medeltjocka väggar, som behöver stabil krympning för att passa den interna installationshåligheten i plastformar. Den stabila slageffekten på 7,5 kW kan komprimera tjocka rörväggar av rostfritt stål jämnt, vilket undviker lokal förtunning av rörväggen orsakad av ojämn extruderingskraft. Formade värmerör bibehåller konsekvent väggtjocklek runt krympsektionen, vilket säkerställer enhetlig värmeledningsprestanda efter att de har installerats inuti formskenorna.

5.4 Custom Multi-Specification Small-Batch runda rör

Många metallbearbetningsfabriker tar emot spridda små batchorder med dussintals olika rördiameterstorlekar varje vecka. Den snabba formbytesprestandan hos hammarkrymputrustning möjliggör snabb växling mellan olika rörspecifikationer, vilket gör det onödigt att konfigurera flera separata rörkrympmaskiner för olika storlekar. Små och medelstora bearbetningstillverkare kan lita på en enda utrustning för att slutföra alla bearbetningsuppgifter för reduktion av inre diameter för runda rörprodukter inom bearbetningsområdet 2 mm till 40 mm.

6. Jämförelse mellan hammarkrympkonstruktion och hydraulisk rörkrymputrustning

Två vanliga rörkrympningstekniker dominerar nuvarande marknader för bearbetning av metallrör: hydraulisk statisk extrudering och hammarcyklisk slagformning. Varje struktur har matchande tillämpliga produktionsscenarier, och att välja lämplig utrustning i enlighet med satsstorlek, rörmaterial och specifikationsbytefrekvens kan undvika att utrustningens prestanda inte matchas, vilket begränsar produktionseffektiviteten. Kärnskillnaderna i operationslogik och tillämpningsscenarier sorteras tydligt i följande jämförande analys:

6.1 Forming Force Appliceringsläge Skillnad

Hydrauliska krympmaskiner applicerar statiskt engångstryck på hela krympsektionen och slutför formningen i en enda tryckhållningscykel. Det momentana tryckvärdet är högt, lämpligt för tjockväggiga kolstålrör med hög hårdhet, men lätt att producera ytrynkor och ojämnheter i väggtjockleken på tunna mjuka metallrör. Hammarkrymputrustning ackumulerar små deformationer genom hundratals lågintensiva slagcykler, och fördelar formspänningen jämnt på rörväggen, vilket är mer vänligt mot tunnväggiga koppar-, aluminium- och polerade dekorativa rör med strikta krav på ytkvalitet.

6.2 Produktionslinjeutrymme och efterfrågan på hjälputrustning

Hydrauliska rörkrympmaskiner behöver matchade hydrauloljestationer, oljekylningssystem och tryckreglerande hjälpkomponenter, som upptar extra golvyta bredvid huvudmaskinkroppen. Utrustning av hammartyp integrerar alla kraft- och utförandekomponenter i ett förseglat skåp, utan oberoende hydrauliska stödsystem, vilket minskar den totala golvbeläggningen med nästan fyrtio procent. För kompakta produktionsverkstäder med begränsat utrymme för utrustningsplacering har hammarkrymputrustning uppenbara layoutfördelar.

6.3 Specifikation Switching Efficiency Gap

De flesta hydrauliska krympmaskiner använder fasta formgrupper som är låsta med flera bultar, med formbytestid som överstiger 30 minuter i genomsnitt. Den snabba formstrukturen för hammarkrymputrustning kontrollerar hela utbytestiden inom 10 minuter, vilket ger uppenbara effektivitetsfördelar till fabriker med frekventa specifikationsbyten och små batchorder. För massproduktionslinjer med fast enkelrörsstorlek kan hydraulisk utrustning med större enkelformningstryck ha högre bearbetningshastighet i ett stycke, men hammarutrustning får omfattande effektivitet i flexibla produktionsmiljöer med blandade specifikationer.

7. Driftsstandardisering för att förlänga livslängden för formningsformar

Formar är de viktigaste förbrukningsbara komponenterna i bearbetningsutrustning för rörkrympning, och standardiserade dagliga driftsteg kan effektivt minska onormalt slitage, repor och deformation av formens inre ytor, förlänga den användbara cykeln för varje uppsättning av formar och sänka de långsiktiga kostnaderna för utbyte av komponenter för bearbetningsverkstäder. En komplett uppsättning standardiserade driftnormer täcker tre kärnlänkar före, under och efter drift av utrustning:

• Inspektion av formen före användning: Torka av den inre formytan på formarna med en ren mjuk trasa för att avlägsna metallpulver och kvarvarande smörjmedel; kontrollera om det finns små gropar och repor på formens innervägg, byt ut slitna formar före bearbetning om det finns skador på ytan
• Förbehandling av rör under drift: Applicera ett tunt lager av specialmetallbildande smörjmedel jämnt på rörändarna före klämning, minska friktionen mellan rörets yttervägg och formens inre yta under slagformningen för att undvika nötning av formytan
• Underhåll av form efter drift: Efter att det dagliga produktionsskiftet är slut, ta isär formarna och blötlägg dem i rostskyddsrengöringsvätska, lufttorka helt och förvara i förseglade antidammförvaringslådor för att förhindra oxidation av rost på formlegeringsytan

Felaktig användning såsom att bearbeta osmorda råa rör eller blanda hårdmetallskräp i formhåligheten kommer att orsaka irreversibla repmärken på den formbildande ytan. När repor uppstår på formens innervägg kommer de krympta rörändarna att bära motsvarande linjära fördjupningsdefekter, som inte kan elimineras genom polering efter bearbetning. En strikt implementering av standardiserade underhållssteg kan förlänga servicecykeln för varje formgrupp med mer än femtio procent, vilket minskar frekvensen av formanskaffning och utrustningsavbrott som orsakas av formbyte.

Utöver dagliga underhållsregler måste regelbundna inspektionscykler för utrustning också inkludera kalibrering av hammarhuvudets spel. För stort spelrum mellan hammarhuvudet och formen kommer att leda till instabil rörformningsstorlek, medan för litet spel påskyndar ömsesidigt slitage mellan hammare och formkomponenter. Veckojustering av avståndet till hammarenheten enligt utrustningens drifttimmar håller matchande gap inom fabrikskalibrerade standardvärden, balanserar den färdiga produktens dimensionella noggrannhet och formens slitagehastighet.

8. Gemensamma produktionslayoutmatchningsscheman för rörkrymputrustning

Olika fabrikslayouter för produktionslinje bestämmer placeringsläge och extra stödutrustning som krävs av utrustning för rörkrympning. Tre mogna layoutscheman används allmänt av tillverkare av metallrörsbearbetning i enlighet med verkstadsutrymmets storlek och processflödessekvens, varje schema matchar olika produktionslägen:

8.1 Oberoende bearbetningslayout för en enda station

Denna layout gäller småskaliga bearbetningsverkstäder med spridd oberoende orderbearbetning, som placerar en hammarkrympmaskin som en oberoende bearbetningsstation skild från skär-, polerings- och gängutrustning. Den oberoende stationen reserverar omgivande driftutrymme för manuell lastning och lossning av långa rör inom 6000 mm längd, och rörliga materiallagringsställ kan placeras bredvid maskinen för att lagra rårör och färdiga produkter separat. Den oberoende layouten behöver inte anslutas till främre och bakre bearbetningsutrustning genom transportlinjer, med låg omvandlingskostnad för nybyggda små bearbetningsverkstäder.

8.2 Linjär monteringslinje ansluten layout

Mellanstora tillverkare med kontinuerligt beställt bearbetningsflöde antar linjär löpande linjelayout, och placerar krymputrustningen mellan rörskärningsstationen och ytbehandlingsstationen. Rulltransportramar för korta avstånd matchas på båda sidor av maskinkroppen för att automatiskt överföra skurna råa rör till spännchucken och skicka formade krympta rör till efterföljande poleringsprocedurer. Den integrerade linjära layouten minskar manuell hanteringsfrekvens av halvfärdiga rör, sänker arbetsintensiteten och undviker repor på ytan under manuell överföring.

8.3 Multi-Machine Parallell Flexibel produktionslayout

Stora bearbetningsfabriker som tar emot blandade bulkorder konfigurerar flera hammarkrympmaskiner i parallell layout, med delad lagringsyta för råvaror och enhetlig sortering av färdiga produkter i mitten av utrustningsgrupper. Varje maskin kan självständigt bearbeta olika rörspecifikationer utan att störa intilliggande utrustning, och operatörer kan ta ansvar för två till tre maskiner samtidigt på grund av den enkla automatiska fastspännings- och formningsoperationslogiken hos hammarkrymputrustning. Den parallella layouten förbättrar avsevärt den totala orderleveranskapaciteten under produktionens högsäsong utan att utöka verkstadens golvyta avsevärt.

9. Vanliga tekniska frågor om bearbetning av rörhammare

10. Få tillgång till anpassade bearbetningslösningar för precisionsrörformning

Varje metallrörsbearbetningsfabrik har unika produktionskrav baserat på produkttyper, orderpartistorlekar och verkstadslayoutförhållanden, så standardiserad serieutrustning kan matchas med skräddarsydda hjälpkomponenter för att passa personliga bearbetningskrav. Extra anpassningsbara konfigurationer inkluderar automatiska stödramar för långa rör, automatiska matningsrullbord, speciella anti-repor inre hylsor och displaymoduler i digital storlek, som kan kombineras fritt enligt faktiska produktionsbehov utan att ändra maskinens kärnhammarsformningsstruktur.

Zhaoqing Feihong Machinery & Electrical Co., Ltd.utvecklar och tillverkar helserier för krympningsutrustning av hammartyp, optimerar strukturell design och bearbetningsparametrar baserat på år av produktionstestdata på plats som samlats in från metallrörsbearbetningsfabriker inom flera industrier. Varje utrustningsmodell genomgår ett kontinuerligt åldringstest före leverans, vilket verifierar stabiliteten hos stötbildande kraft, formlåsningsmekanism och långtidsdriftsprestanda under bearbetningsförhållanden med blandade specifikationer.

För tillverkare som letar efter flexibel rörformningsutrustning som lämpar sig för multi-specifikation av små batchrörsproduktion, är utvärdering av matchningsgraden mellan maskinbearbetningsparametrar och interna produktlinjer nyckelsteget för att välja lämplig formningsutrustning. Kärnfördelarna med snabbt formbyte, brett bearbetningsområde för rördiameter och integrerad kompakt struktur gör hammarkrymputrustning till ett pålitligt val för flexibla precisionsrörbearbetningsverkstäder.

Det spridda lågspänningsformningsläget undviker många kvalitetsdefekter som är vanliga vid statisk extrudering, vilket sänker kasseringshastigheten för färdiga krympta rör och förenklar efterbearbetningspolering och korrigeringsprocedurer. Produktionsteam kan fokusera på stabil kontinuerlig rörformning utan frekventa avstängningsjusteringar orsakade av specifikationsbyte, vilket förbättrar smidigheten i hela rörbearbetningsarbetsflödet från råmaterialskärning till leverans av färdig produkt.

För fabriker som regelbundet uppdaterar rörproduktspecifikationer och tar emot blandade beställningar av små partier, skapar den omfattande operativa flexibiliteten som skapas av hammarformningsteknik stabila långsiktiga produktionsfördelar som dedikerad krymputrustning med en enda specifikation inte kan matcha. Serieutrustningens standardiserade parameterutbud täcker de flesta vanliga kraven på formning av runda rör inom hårdvara, värmeutrustning och tillverkning av precisionsinstrument, vilket minskar behovet av att installera flera separata formningsmaskiner för att hantera olika rördiameterstorlekar.

Efter att ha bekräftat rörmaterialet, rördiameterintervallet och krymplängden för interna bearbetningsprodukter, kan produktionschefer få riktade förslag på utrustningskonfiguration och detaljerad teknisk parameterintroduktion för att matcha verkstadens faktiska layout och dagliga produktionskapacitetskrav. Anpassade extra strukturella tillbehör kan läggas till standardmaskinkroppen för att realisera halvautomatisk matning och tömning, vilket ytterligare reducerar manuella driftsteg under kontinuerliga bearbetningsskift.

Utrustningstekniska ingenjörer kan sortera ut riktade layoutscheman och operationsspecifikationsdokument enligt fabriksplatsens storlek och processflödessekvens, vilket hjälper produktionsteam att slutföra stabil utrustningsdriftsättning och snabb arbetsträning efter utrustningens ankomst. Komplett teknisk vägledning efter leverans täcker standarder för formunderhåll, dagliga checklistor för inspektion av utrustning och vanliga metoder för justering av formningsdefekter, vilket stödjer en långsiktig stabil drift av bearbetningsstationer för rörkrympning på plats.
