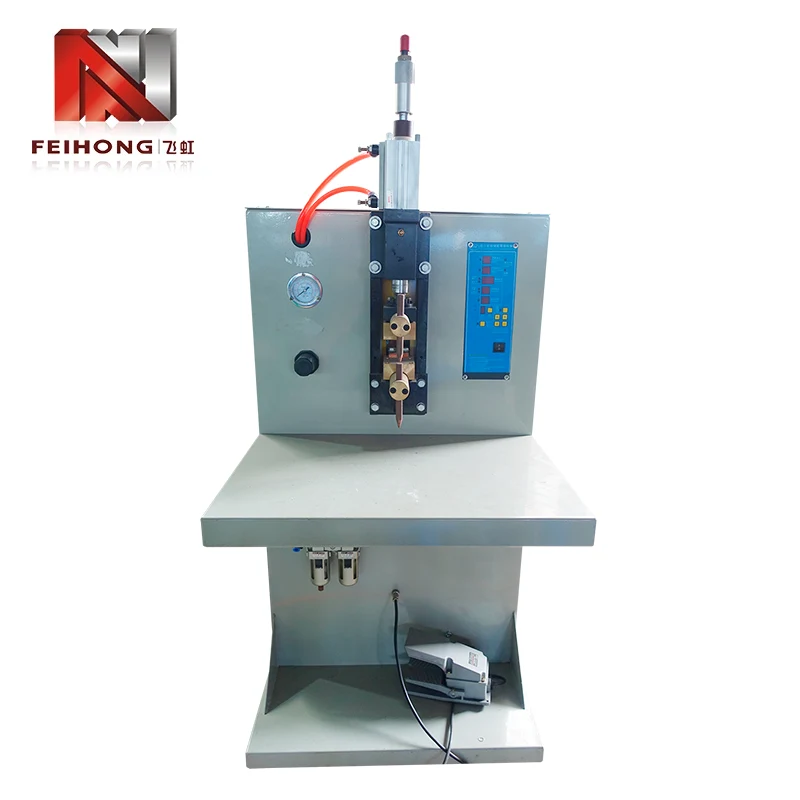

Energilagring punktsvetsare för motståndstråd

Produktpositionering

FH-149A upptar en specifik nisch inom punktsvetsutrustning: den är konstruerad specifikt för sammanfogningsoperationer som är involverade i tillverkning av elektriska värmeelement, med primärt fokus på motståndstrådsanslutningar. Till skillnad från punktsvetsmaskiner för allmänna ändamål som kräver omfattande omkonfigurering för tunntrådsapplikationer, kommer denna maskin kalibrerad och redo för de exakta materialkombinationerna som finns inuti värmerören - värmetråd med fin motståndskraft som är sammanfogad med blystolpar eller blystänger, och blystolpar anslutna till anslutningsklackar.

Energilagringsprincipen är särskilt väl lämpad för applikationer med motståndstråd. Istället för att dra ihållande ström från elnätet under svetsning, laddar maskinen interna kondensatorer till en inställd spänning och frigör den lagrade energin i en enda, kort puls. Den korta pulslängden koncentrerar värmen vid svetsgränssnittet och bildar en fast klump innan värme kan fortplanta sig längs tråden och orsaka skada på intilliggande delar av värmeelementet.

Pneumatisk elektrodaktivering kompletterar energilagringssystemet genom att applicera en stadig, repeterbar nedåtriktad kraft på varje svetscykel. Konsekvent tryck är särskilt kritiskt vid svetsning av tunn motståndstråd, eftersom ojämn kraft kan leda till inkonsekvent kontaktmotstånd och varierande svetskvalitet från en del till en annan.

Svetsförmåga

Som en energilagringspunktsvetsare för motståndstråd täcker FH-149A de två primära sammanfogningsoperationerna som krävs vid montering av värmerör, tillsammans med stödjande funktioner som gynnar produktionseffektiviteten:

1. Motståndstråd mot blypostsvetsning:Skapar säkra elektriska anslutningar med låg resistans mellan värmeelementtråden och ledande ledningsstolpar (blystänger), vilket säkerställer tillförlitlig strömöverföring och mekanisk styrka vid fogen.

2. Ledande stolpe till terminalsvetsning:Förbinder de externa ledningsstolparna med anslutningsklackar och bildar värmerörets externa anslutningsgränssnitt med mekaniskt robusta svetsar som tål installation och driftspåfrestningar.

3. Justerbara energiinställningar:Kondensatorns laddningsspänning sträcker sig från 0 till 435V och är helt justerbar, vilket gör att produktionspersonalen kan matcha svetsenergin till specifika tråddiametrar och blystiftstorlekar för optimala resultat.

4. Hög volymgenomströmning:Den nominella kapaciteten når 30 000 stycken per 8-timmarsskift, vilket stöder tillverkningsscheman för både medelstora och stora volymer för värmerörstillverkning utan att bli en produktionsflaskhals.

5. Enkelt operatörsgränssnitt:Enkla kontroller innebär att linjearbetare kan utbildas snabbt, och den dagliga driften kräver ingen specialiserad svetscertifiering eller avancerad teknisk utbildning.

Tekniska data

Följande specifikationer är officiella Feihong-parametrar för punktsvetsmaskinen FH-149A pneumatisk energilagring:

Effekten på 2 KVA återspeglar genomsnittligt nätuttag snarare än toppsvetsström, vilket är en karakteristisk fördel med kapacitiva urladdningssystem — de levererar hög momentan svetseffekt samtidigt som den genomsnittliga belastningen på anläggningen är relativt låg.

Målanvändningsfall

FH-149A betjänar värmerörstillverkare som producerar element för både industriella och civila slutmarknader, där motståndstråden måste anslutas tillförlitligt till ledande terminaler.

Industriell värmerörsproduktion

På industrisidan används värmerör i stor utsträckning i kabelvärmesystem och andra industriella värmeapplikationer. Dessa miljöer kräver hållbara, långvariga värmeelement med pålitliga elektriska anslutningar, vilket gör en jämn svetskvalitet väsentligt. FH-149A stöder tillverkare som producerar värmeelement för dessa mer efterfrågade industriella applikationer.

Uppvärmningselement för civila och hushållsapparater

För den civila sektorn går värmerör till dagliga elektriska apparater och hushållsvärmeprodukter. Produktion av stora volymer av konsumentapparater kräver utrustning som kan bibehålla produktionstakten samtidigt som antalet defekter hålls låga. Kapaciteten på 30 000 stycken per skift hos FH-149A överensstämmer väl med genomströmningsbehoven för tillverkningslinjer för värmeelement.

Specialiserade värmerörsvarianter

Utöver vanliga industriella och civila modeller har Feihong också utvecklat utrustning för specialiserade värmerörskategorier, inklusive värmerör för värmerör och värmerör för flyg- och militärmaskiner. Den underliggande kopplingsprincipen för motståndstråd förblir konsekvent i dessa kategorier, och det justerbara energiintervallet för FH-149A rymmer varierande specifikationer för trådar och elektroder.

Konkurrensfördel

När man utvärderar svetsutrustning för applikationer med motståndstråd är det flera faktorer som skiljer Feihong FH-149A från generiska punktsvetsalternativ på marknaden.

1. Specialbyggd för produktion av värmerör:Många punktsvetsare på marknaden är generella industrimaskiner som kräver modifiering, anpassade verktyg eller omfattande parameterjustering för att fungera effektivt med tunn motståndstråd. FH-149A är designad från början för monteringsuppgifter för värmerör, så den kommer redo för de specifika sammanfogningsoperationer av motståndstråd och blypost som värmeelementtillverkare utför varje dag.

2. Djup applikationsexpertis bakom designen:Feihong har enbart fokuserat på utrustning för tillverkning av värmerör sedan 1992. Denna decennier långa specialisering innebär att ingenjörsteamet förstår de verkliga produktionsutmaningarna – trådbrottshastigheter, krav på ledledningsförmåga, produktionskonsistens under lång tid – och införlivar den kunskapen i varje maskindesign, snarare än att bygga generiska svetsare för breda marknader.

3. Integrerad tillverkning för kvalitetskontroll:Feihong driver sex interna verkstäder som täcker råmaterialskärning, bearbetning, formtillverkning och slutmontering. Denna vertikala integration innebär att kritiska komponenter produceras och inspekteras under ett tak, snarare än att de kommer från flera externa leverantörer med varierande kvalitetsstandarder.

4. Anpassningsförmåga för speciella krav:Standardmodeller fungerar för de flesta värmerörsproduktionslinjer, men när tillverkare har unika krav - ovanliga trådstorlekar, speciella ledningsstolpar, anpassade elektrodformer - har Feihong en etablerad forskning och utveckling av att utveckla specialiserad värmerörsutrustning på beställning. Detta inkluderar tidigare projekt för hot runner-, flyg- och militära värmerörsapplikationer.

5. Direkt fabriksåtkomst och verifiering:Köpare är välkomna att besöka Feihong-fabriken i Zhaoqing, Guangdong för att inspektera utrustning, observera produktionen och diskutera tekniska detaljer på plats. Direkt fabrikengagemang eliminerar lager av mellanhänder och ger köpare full insyn i vem som bygger deras utrustning och hur den tillverkas.

Fabriksbakgrund

Zhaoqing Feihong Machinery & Electrical Co., Ltd. verkar från sin tillverkningsbas i Duanzhou-distriktet, Zhaoqing, Guangdong-provinsen, Kina. Företaget grundades 1992 och har haft ett kontinuerligt fokus på att designa och tillverka kompletta uppsättningar av elektriska värmerörsutrustningar under hela sin historia.

Fabriksgolvet är organiserat i sex specialiserade verkstadsområden som hanterar olika steg i utrustningstillverkningen. Dessa inkluderar en råmaterialskärningsverkstad för materialberedning, ett bearbetningscenter för precisionskomponenttillverkning, en formproduktionsverkstad för anpassade verktyg, ett pulverfyllningslokomotivrum, ett rörkrympande lokomotivrum och en dedikerad maskinmonteringsverkstad där färdig utrustning byggs, testas och verifieras före leverans.

Under åren har Feihong framgångsrikt undersökt, utvecklat och tagit fram många typer av elektriska värmerörsutrustningar med specialiserade strukturer som svarar direkt på specifika kundkrav. Produktsortimentet sträcker sig över industriell värmerörsutrustning, civil värmerörsutrustning, utrustning för värmerör för värmerör och utrustning för flyg- och militära maskiner relaterad värmerörsproduktion.

Köparens vanliga frågor

F: Är denna svetsare speciellt gjord för applikationer med motståndstråd?

S: Ja, FH-149A är specialbyggd för de två kärnsvetsoperationerna vid tillverkning av värmerör: sammanfogning av motståndstråd till ledningsstolpar (ledningsstänger) och sammanfogning av ledningsstolpar till anslutningsklackar. Det är en av standardmaskinerna som används av värmerörstillverkare och är konfigurerad för dessa specifika uppgifter från fabriken.

F: Hur gynnar energilagringsdesignen motståndstrådsvetsning?

S: Energilagring (kondensatorurladdning) svetsning levererar svetsenergi i en mycket kort, kontrollerad puls. För tunn motståndstråd innebär detta att värmen koncentreras till fogen och försvinner snabbt, vilket minskar risken för att bränna igenom tråden eller skada den intilliggande värmeelementsektionen samtidigt som den bildar en stark, ledande svetsklump.

F: Kan svetsintensiteten justeras för olika trådtjocklekar?

S: Ja, kondensatorns laddningsspänning är justerbar över ett område på 0 till 435V. Operatörer kan öka eller minska den lagrade energin för att matcha olika motståndstrådsmätare, blystiftstorlekar och materialtyper, vilket gör att samma maskin kan hantera flera produktspecifikationer på en produktionslinje.

F: Vad är den förväntade dagliga produktionsvolymen?

S: FH-149A har en nominell produktionskapacitet på 30 000 stycken per 8-timmarsskift under standarddriftsförhållanden. Den faktiska dagliga produktionen kommer att bero på operatörens erfarenhet, effektiviteten i förberedelse av arbetsstycket och den specifika produkt som tillverkas.

F: Vilken strömförsörjning behöver maskinen?

S: Maskinen kan konfigureras för trefas 380V, trefas 220V eller enfas 220V ingång. Denna flexibilitet möjliggör installation i tillverkningsanläggningar med olika elnätsstandarder i olika länder och regioner.

F: Kan Feihong anpassa maskinen för speciella produktionsbehov?

S: Feihong har lång erfarenhet av att utveckla skräddarsydd värmerörsutrustning baserad på specifika kundkrav. Tidigare skräddarsydda projekt inkluderar utrustning för industriella, civila, hot runner och flyg/militära värmerörsapplikationer. Kontakta Feihong med dina tekniska specifikationer för att diskutera genomförbarheten.

Slutanteckningar

För tillverkare av värmerör som letar efter en pålitlig punktsvetsare för energilagring för motståndstråd, erbjuder Feihong FH-149A en specialbyggd lösning som backas upp av mer än 30 års erfarenhet av specialtillverkning av värmerörsutrustning. Dess justerbara 0-435V kondensatorurladdningssystem levererar den exakta energikontroll som motståndstrådskarvar kräver, medan den pneumatiska aktiveringen säkerställer konsekvent tryck över varje svetscykel. Med en nominell produktion på 30 000 stycken per skift och flexibiliteten att hantera både tråd-till-stolpe- och post-to-lug-svetsning, passar maskinen naturligt in i både standard- och specialiserade värmerörsproduktionslinjer. I kombination med Feihongs integrerade tillverkningskapacitet med sex verkstäder och beprövade meriter inom utveckling av anpassad utrustning, ger FH-149A både den prestanda och den leverantörssäkerhet som tillverkare av värmeelement behöver.

Feihong välkomnar fabriksbesök och direkta tekniska diskussioner för att hjälpa köpare att utvärdera om FH-149A är rätt passform för deras specifika produktionskrav.
