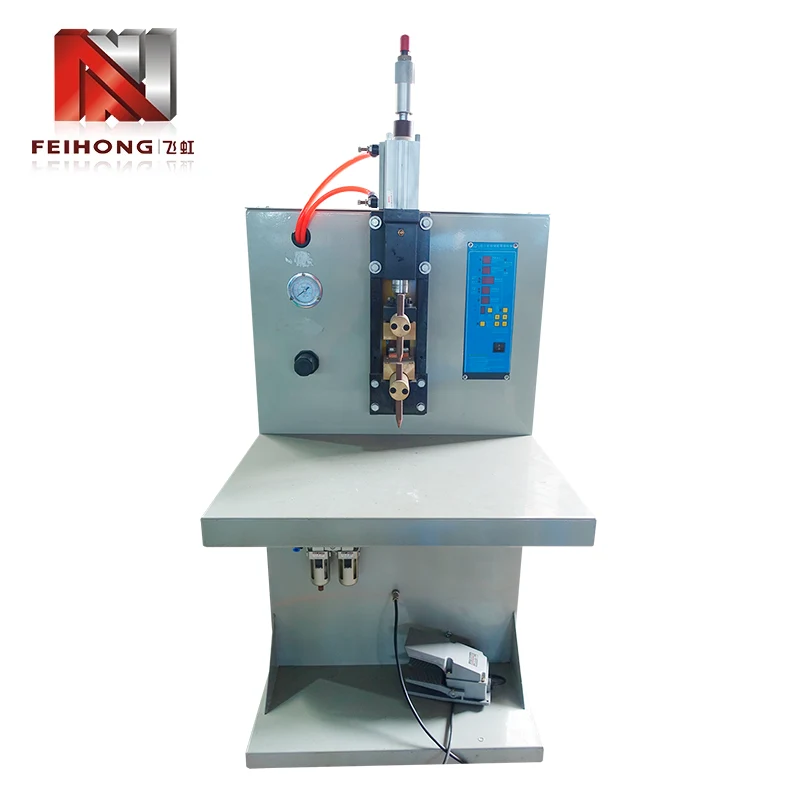

Punktsvetsare för svetsning av blystolpar och anslutningsögla

Feihong®s punktsvetsare för svetsning av blystolpar och anslutningsklackar är specialdesignad för tillverkare av elektriska värmerör som kräver absolut överensstämmelse mellan blystänger (eller blystolpar) och anslutningsklackar. Som leverantör av kompletta produktionslinjer för värmerör, integrerar Feihong® denna svetsare med rörfyllnings-, tätnings- och teststationer. Maskinen accepterar trefas 380V, trefas 220V eller enfas 220V matning, med en märkeffekt på 2KVA och kontinuerligt justerbar kondensatorspänning från 0 till 435V. Dess pneumatiska elektrodkraftsystem, kombinerat med snabb kondensatorurladdning, levererar en kortvarig puls som skapar en solid-state-svets med minimal värmepåverkad zon – vilket bevarar den mekaniska hållfastheten hos ledarstolpen samtidigt som det säkerställer ett elektriskt kontaktmotstånd under 100 µΩ. Med en bevisad genomströmning på 30 000 skarvar per 8-timmarsskift uppfyller denna svetsare volymkraven för storskalig värmerörsproduktion, samtidigt som dess repeterbarhet minskar omarbetning och fältfel.

Den kritiska rollen för ledstångssvetsar i värmarens prestanda

I ett värmerör är anslutningen mellan den interna motståndstråden och den externa anslutningsöglan det mest felbenägna gränssnittet. En fog med hög motståndskraft genererar lokal värme, påskyndar oxidation och öppnar så småningom kretsen. Denna svetsare åtgärdar dessa fellägen genom tre fokuserade designval.

• 1. Energiprecision:kondensatorns spänningsinställning (0‑435V) tillåter finjustering för olika materialkombinationer – till exempel kräver nickel-kromtråd till kopparskor lägre energi än rostfritt till koppar.
• 2. Elektrodkraftstabilitet:det pneumatiska systemet upprätthåller ett konstant klämtryck (±2%) oavsett fluktuationer i butiksluften, vilket säkerställer konsekvent kontaktmotstånd före urladdning.
• 3. Pulslängdskontroll:den fasta urladdningstiden (≈8ms) är optimerad för tunna delar, vilket förhindrar genomsmältning samtidigt som full sammansmältning uppnås.

Dessa funktioner leder direkt till lägre avvisningsfrekvens och längre livslängd för värmaren, vilket är högsta prioritet för tillverkare av värmerör.

Elektrodkonfiguration och underhåll för terminalsvetsning

Punktsvetsare för svetsning av blystolpar och ändstift är ofta gjorda av mässing eller förtennad koppar, som har andra termiska egenskaper än blystolpar. Korrekt elektroddesign och underhåll är avgörande för att uppnå konsekventa svetsar utan att klibba eller för stora fördjupningar. Följande metoder rekommenderas av Feihong®s applikationsingenjörer.

• 1. Val av elektrodmaterial:för kopparbaserade terminaler erbjuder dispersionsförstärkt koppar (t.ex. Cu‑Al₂O₃) den bästa balansen mellan konduktivitet och motstånd mot deformation; för stålterminaler är volfram-koppar att föredra.
• 2. Spetsgeometri:en liten radie (R2-R3) på den övre elektroden koncentrerar strömmen för en enhetlig klump, medan den nedre elektroden ska vara platt eller lätt välvd för att stödja blystolpen utan att böjas.
• 3. Rengöring och påklädning:Ansamling av oxid på spetsen ökar kontaktmotståndet och orsakar stänk. En lätt förband var 500–800:e svetsning med en fin fil eller elektrodförband återställer formen och tar bort föroreningar.
• 4. Kylvatten (valfritt):för kontinuerliga högbelastningscykler finns vattenkylda elektrodhållare för att förhindra överhettning och minska spetsslitage.

Att anta dessa riktlinjer hjälper till att bibehålla svetskvaliteten under långa produktionsserier och förlänger elektrodernas livslängd, vilket minskar kostnader för förbrukningsmaterial och stilleståndstid.

Parameterjustering för olika materialpar

Mångsidigheten hos denna svetsare kommer från dess justerbara kondensatorspänning och pneumatiska tryck. Att hitta den optimala kombinationen för ett specifikt materialpar kräver dock systematiska tester. Tabellen nedan ger utgångspunkter baserade på vanliga värmerörsmaterial.

Blypostmaterial	Terminalmaterial	Kondensatorspänning (V)	Elektrodkraft (kN)
Ni-Cr-legering (ø2,5 mm)	Mässing (t=0,8 mm)	280-320	1.8–2.2
Rostfritt stål (ø3,0 mm)	Koppar (t=1,0 mm)	340-380	2.0–2.5
Kopparklädd stål (ø2,0 mm)	Förtennad koppar	220-260	1,5–1,8
Inconel (ø2,8 mm)	Nickelpläterat stål	300–350	2.2–2.6

Dessa värden är initiala förslag; De slutliga inställningarna bör valideras genom att kontrollera svetsklumpens diameter (mål 1,2-1,5× tråddiameter) och dragprovets styrka. Feihong® tillhandahåller parameteroptimering på plats som en del av vår idrifttagningstjänst.

Produktivitetsvinster och exempel från verkliga fall

Att byta från en konventionell AC-punktsvetsmaskin till denna kondensatorurladdningsmaskin ger ofta omedelbara förbättringar i både hastighet och kvalitet. En medelstor värmerörsanläggning i Guangdong ersatte tre äldre enheter med två FH-149A-maskiner och uppnådde följande resultat under en sexmånadersperiod.

• 1. Genomströmningsökning:varje maskin producerar konsekvent 30 000 svetsar per skift, vilket motsvarar den tidigare produktionen av 1,5 maskiner, vilket frigör golvyta.
• 2. Skrotminskning:kasseringsgraden för bly-postsvetsning sjönk från 1,8 % till 0,2 %, vilket sparar cirka 120 000 färdiga rör årligen.
• 3. Energibesparing:kondensatorurladdningsprincipen förbrukar 40 % mindre ström per svets jämfört med de gamla AC-enheterna, vilket minskar elräkningen med över 2 000 USD per år.
• 4. Operatörsgodkännande:den enkla spänningsratten och tryckmätarreglagen minskade träningstiden från två dagar till fyra timmar.

Dessa påtagliga fördelar visar att investeringen i en specialiserad svetsare lönar sig snabbt samtidigt som den förbättrar den totala produktionsstabiliteten.

Fabrikstestning och kvalitetscertifieringar

Varje maskin som lämnar Feihong®-fabriken genomgår ett omfattande testprotokoll som simulerar faktiska produktionsförhållanden. Våra sex dedikerade verkstäder (bearbetning, elektrisk montering, transformatorlindning, kondensatorformning, målning och slutmontering) låter oss kontrollera kvaliteten från råmaterial till färdig produkt.

• 1. Kondensatorbankstest:varje kondensator mäts för ESR och kapacitans; den sammansatta banken utsätts för 500 laddnings-urladdningscykler vid maximal spänning för att verifiera stabiliteten.
• 2. Pneumatisk kretstest:cylinderns slaglängd och tryck kontrolleras för linjäritet och repeterbarhet med hjälp av en kalibrerad mätare.
• 3. Svetsprestandatest:en uppsättning standardprovkuponger (Ni-Cr-tråd till kopparklack) är svetsad; klumpens diameter och draghållfasthet registreras och måste uppfylla interna specifikationer.
• 4. Elsäkerhet:isolationsresistans, dielektrisk hållfasthet och jordkontinuitet testas enligt IEC 60204-1.

Varje punktsvetsare för svetsning av ledningsstolpar och anslutningsplugg kommer med ett testcertifikat och en 12-månaders garanti som täcker alla delar som inte är slitstarka. Vi har också ett lokalt lager av reservdelar för snabbt utbyte.

Vanliga frågor om terminalsvetsning

F: Hur förhindrar jag att anslutningsklackar missfärgas efter svetsning?
S: Missfärgning orsakas av oxidation från överdriven värme. Minska kondensatorspänningen i 10-voltssteg tills svetsen fortfarande är stark men flänsen behåller sin ursprungliga färg. Se också till att elektrodkraften är tillräcklig för att upprätthålla god kontakt – låg kraft kan orsaka ljusbågsbildning och överhettning.

F: Kan den här svetsaren hantera blystolpar med föranbringat lod eller beläggning?
S: Ja, men du kan behöva justera spänningen något lägre (med 10-15%) eftersom beläggningen kan sänka kontaktmotståndet. Det är tillrådligt att rengöra beläggningen från svetsområdet om möjligt, eller utföra en testkörning för att fastställa de optimala parametrarna.

F: Hur ofta ska jag byta kondensatorbanken?
S: Vid normal användning (30 000 svetsar/skift, enkelskift) har elektrolytkondensatorerna en designlivslängd på cirka 5–7 år eller 1 miljon laddningscykler. Vi rekommenderar en årlig kapacitanskontroll; om värdet sjunker med mer än 15 % rekommenderas byte.

F: Vad är den minsta beställningskvantiteten för denna maskin?
S: Det finns ingen MOQ för standardmodellen. Vi säljer såväl enstaka enheter som produktionslinjepaket. Kontakta vårt säljteam för leveranstider och priser.
