Energilagringsmotstånd punktsvetsmaskin

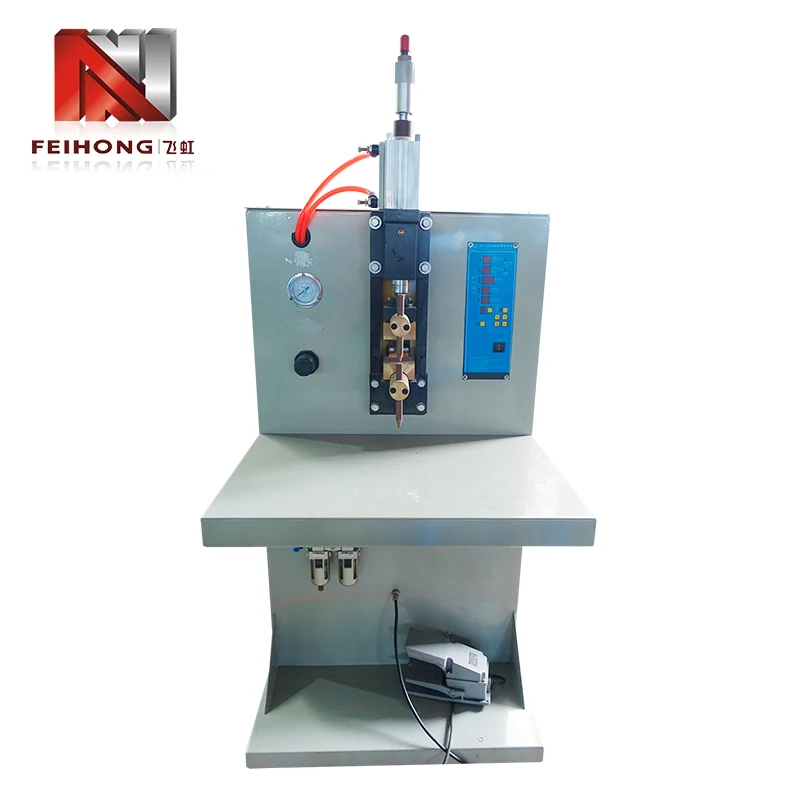

Feihong® är en etablerad fabrik för punktsvetsmaskin för energilagringsmotstånd som presenterar FH-149A, en pneumatiskt driven kondensatorurladdningsmotståndssvetsare som är specialkonstruerad för de specifika sammanfogningskraven för produktion av elektriska värmerör. Tillverkad av Zhaoqing Feihong Machinery & Electrical Co., Ltd. – ett företag som grundades 1992 med årtionden av hängivenhet för kompletta lösningar för värmerörsutrustning – den här maskinen tar itu med de väsentliga svetsuppgifterna mellan motståndstråd och ledningsstolpar, och mellan ledningsstolpar och anslutningsklackar som definierar montering av värmeelement.

Maskinintroduktion

FH-149A tillhör motståndspunktsvetsfamiljen men använder en energilagringsarkitektur som skiljer sig från vanliga AC-motståndssvetsare. Istället för att dra kontinuerlig ström direkt från elnätet under svetsning, laddar maskinen först en intern kondensatorbank till en förvald spänningsnivå, och frigör sedan den lagrade energin i en enda snabb puls genom svetselektroderna.

Denna energilagringsmetod ger flera inneboende fördelar för motståndssvetsning. Den korta, högenergipulsen skapar en koncentrerad värmezon vid svetsgränssnittet, som snabbt bildar en solid svetsklump samtidigt som värmespridningen till det omgivande basmaterialet begränsas. För tunna motståndstrådar och blystolpar med liten diameter som vanligtvis finns i värmeelement hjälper denna kontrollerade värmetillförsel till att förhindra överhettning eller genombränning som kan uppstå vid svetsningsmetoder med längre varaktighet.

Pneumatisk aktivering hanterar elektrodrörelser och kraftapplicering, vilket säkerställer att trycket nedåt förblir stabilt från svets till svets. Konsekvent elektrodkraft är en kritisk parameter i motståndspunktsvetskvalitet, eftersom den direkt påverkar kontaktresistans, värmealstring och slutlig klumpbildning.

Kärnfunktioner

Den energilagringsmotståndskraftiga punktsvetsmaskinen innehåller designegenskaper som är skräddarsydda för kraven i miljöer för tillverkning av värmerör:

1. Kondensatorurladdningsteknik:Lagrad energileverans ger stabil, repeterbar svetsström oberoende av nätspänningsfluktuationer, vilket säkerställer konsekventa resultat över längre produktionsserier.

2. Justerbar energiutgång:Kondensatorns laddningsspänning är kontinuerligt variabel från 0 till 435V, vilket ger operatörer exakt kontroll över svetsenergin för att matcha olika trådmått och ledningsstolpar.

3. Pneumatiskt drivsystem:Pneumatiskt styrda elektroder ger jämnt tryck vid varje svetscykel, vilket minskar operatörens trötthet och eliminerar handtrycksvariationer i manuella svetsinställningar.

4. Flerspänningskompatibilitet:Konfigurerbar för trefas 380V, trefas 220V eller enfas 220V ineffekt för att matcha den elektriska infrastrukturen för tillverkningsanläggningar i olika globala regioner.

5. Enkel operation:Intuitiva kontroller och en enkel arbetsprincip innebär att minimal utbildning krävs för produktionslinjeoperatörer, vilket stödjer snabbare driftsättning i nya eller expanderande tillverkningsanläggningar.

Prestandaparametrar

Nedan är de viktigaste tekniska specifikationerna för FH-149A motståndspunktsvetssystemet, alla hämtade från officiell Feihong-utrustningsdokumentation:

Med en märkeffekt på 2 KVA arbetar maskinen med relativt lågt nätbehov samtidigt som den levererar den höga momentana ström som krävs för kvalitetspunktsvetsar – en karakteristisk fördel med svetssystem för kapacitiv energilagring.

Svetsapplikationer

Punktsvetsmaskinen för energilagringsmotstånd betjänar en fokuserad uppsättning sammanfogningsoperationer inom arbetsflödet för produktion av värmerör, var och en representerar ett kritiskt steg i färdig montering av värmeelement.

Motståndstråd till blystiftskarvar

Inuti varje elektriskt värmerör genererar en lindad eller rak motståndstråd värme när elektrisk ström passerar genom den. Denna motståndstråd måste anslutas säkert till ledningsstolpar (även kallade ledningsstänger) som leder ström från externa anslutningar till värmeelementet. FH-149A skapar starka svetsfogar med låg motståndskraft mellan dessa komponenter, vilket säkerställer effektiv kraftöverföring och lång livslängd för det färdiga värmeröret.

Led stolpe till terminalklackskarvar

Vid de yttre ändarna av värmeröret ansluter ledningsstolpar till anslutningsklackar - anslutningspunkterna där värmeelementet gränsar till externa elektriska ledningar. Pålitlig svetsning vid denna korsning är avgörande för att förhindra lösa anslutningar, överdrivet motstånd och överhettning under verklig drift. Maskinen producerar konsekventa, mekaniskt robusta svetsar även för denna applikation.

Industrins omfattning

Värmerör tillverkade med stöd av denna utrustning tjänar både industriella och civila marknader. Industriella applikationer fokuserar mycket på kabelvärmesystem, medan civila applikationer omfattar elektriska hushållsapparater och dagliga värmeprodukter. Feihong-utrustning stödjer tillverkare som betjänar båda segmenten av värmeelementmarknaden.

Produktionsförmåga

Feihong har en vertikalt integrerad tillverkningsverksamhet i Zhaoqing, Guangdong-provinsen, Kina. Fabriken inrymmer sex distinkta verkstadsområden som tillsammans täcker varje steg av utrustningstillverkningen, från första råvaruförberedelse till slutmonterad maskintestning.

1. Råmaterialskärningsverkstad:Förbereder metallmaterial och komponentämnen för nedströms bearbetning och tillverkning.

2. Bearbetningscenter:Utför precisionsbearbetning av kritiska mekaniska komponenter som används i svetsmaskiner och annan värmerörsutrustning.

3. Verkstad för tillverkning av mögel:Tillverkar anpassade verktyg, stansar och fixturer internt för att stödja både standard- och specialiserad utrustning.

4. Pulverfyllande lokrum:Dedikerat monterings- och testområde för pulverfyllningsutrustning som används i tillverkningslinjer för värmerör.

5. Rörkrympande lokrum:Specialiserad arbetsyta för produktion och kalibrering av rörkrympmaskiner.

6. Maskinmonteringsverkstad:Slutmontering, elektriska ledningar, funktionstestning och kvalitetskontroll av färdiga maskiner före leverans.

Kvalitetssäkring

Feihong tillämpar ett tillvägagångssätt för kvalitet först för all utrustningstillverkning. Företaget har byggt upp sitt rykte på integritetsbaserad verksamhet och pålitlig utrustningsprestanda, vilket tjänar förtroende från värmerörstillverkare som förlitar sig på konsekventa produktionsresultat.

Eftersom Feihong enbart specialiserar sig på tillverkning av utrustning för elektriska värmerör – snarare än att producera generiska industrimaskiner – har ingenjörsteamet djup, applikationsspecifik expertis. Varje designbeslut på FH-149A utvärderas mot verkliga produktionskrav för värmerör, vilket resulterar i en maskin som ligger nära de faktiska fabriksbehoven snarare än teoretiska svetsspecifikationer.

Kunder är välkomna och uppmuntras att besöka Feihong-fabriken för att inspektera utrustning, granska tillverkningsprocesser och diskutera tekniska detaljer direkt med ingenjörsteamet. Direkt fabriksengagemang hjälper köpare att verifiera byggkvaliteten och säkerställa att utrustningen matchar deras specifika produktionskrav innan de gör en beställning.

Utöver standardmodeller har Feihong en beprövad meritlista av att forska och utveckla anpassad värmerörsutrustning med specialiserade strukturer för att möta individuella kundkrav. Tidigare skräddarsydda projekt inkluderar industriell värmerörsutrustning, civil värmerörsutrustning, hot runner värmerörsutrustning och värmerörsutrustning för flyg- och militära maskiner.

Vanliga frågor

F: Vilken typ av svetsning utför FH-149A?

S: FH-149A utför energilagringsmotstånd punktsvetsning, även känd som kondensatorurladdningspunktsvetsning. Den använder lagrad elektrisk energi från kondensatorer för att generera en kort, högströmspuls som skapar en svetsad klump mellan två metallytor vid elektrodkontaktpunkterna.

F: Är den här maskinen lämplig för svetsning av andra material än motståndstråd och blystolpar?

S: FH-149A är speciellt designad och konfigurerad för två primära svetsoperationer vid tillverkning av värmerör: motståndstråd till svetsning av ledningsstolpe (ledningsstång) och svetsning av ledningsstift till anslutningsklack. För andra svetsapplikationer rekommenderar vi att du diskuterar dina specifika krav med Feihong för att utvärdera utrustningens lämplighet.

F: Hur säkerställs svetshållfasthet och kvalitet?

S: Svetskvaliteten kontrolleras genom två primära justerbara parametrar: kondensatorns laddningsspänning (0 till 435V), som bestämmer den totala energin som levereras per svets, och pneumatiskt elektrodtryck, som styr kontaktkraften. När den är korrekt inställd för de specifika materialen som ska sammanfogas, producerar maskinen konsekventa, repeterbara svetsar över produktionsserier.

F: Vad är den förväntade produktionshastigheten?

S: Under standarddriftsförhållanden med en erfaren operatör kan FH-149A bearbeta cirka 30 000 stycken under ett 8-timmarsskift. Faktisk genomströmning beror på faktorer inklusive arbetsstyckets komplexitet, operatörens skicklighetsnivå och materialberedningseffektivitet.

F: Kan maskinen anpassas till olika fabrikskraftsystem?

S: Ja, FH-149A stöder flera ingångsspänningskonfigurationer: trefas 380V, trefas 220V och enfas 220V. Detta möjliggör användning i tillverkningsanläggningar med olika elförsörjningsstandarder i olika länder.

F: Kan jag besöka Feihong-fabriken innan jag beställer?

A: Visst. Feihong välkomnar potentiella kunder att besöka fabriken i Zhaoqing, Guangdong, Kina. Under ditt besök kan du inspektera färdig utrustning, observera tillverkningsprocessen i alla sex verkstäder och diskutera tekniska specifikationer direkt med vår ingenjörspersonal.

Slutanmärkningar

Energilagringsmotstånd punktsvetsmaskin modell FH-149A från Feihong är en specialbyggd lösning för de två kritiska motståndssvetsoperationerna som krävs vid produktion av elektriska värmerör. Genom att kombinera kondensatorurladdningsenergilagringsteknik med pneumatisk elektrodkontroll, levererar maskinen konsekventa svetsar av hög kvalitet med en nominell kapacitet på 30 000 stycken per 8-timmarsskift. Med stöd av en tillverkningsanläggning med sex specialiserade verkstäder och över 30 års expertis inom värmerörsutrustning, förser Feihong värmerörstillverkare med pålitlig utrustning som backas upp av djup applikationskunskap. Oavsett om du utrustar en ny produktionslinje eller byter ut äldre svetsutrustning, erbjuder FH-149A den prestanda, justerbarhet och operativa enkelhet som tillverkare av värmeelement är beroende av.

Vi inbjuder dig att kontakta Feihong för detaljerad teknisk konsultation eller för att ordna ett fabriksbesök och utrustningsdemonstration.
