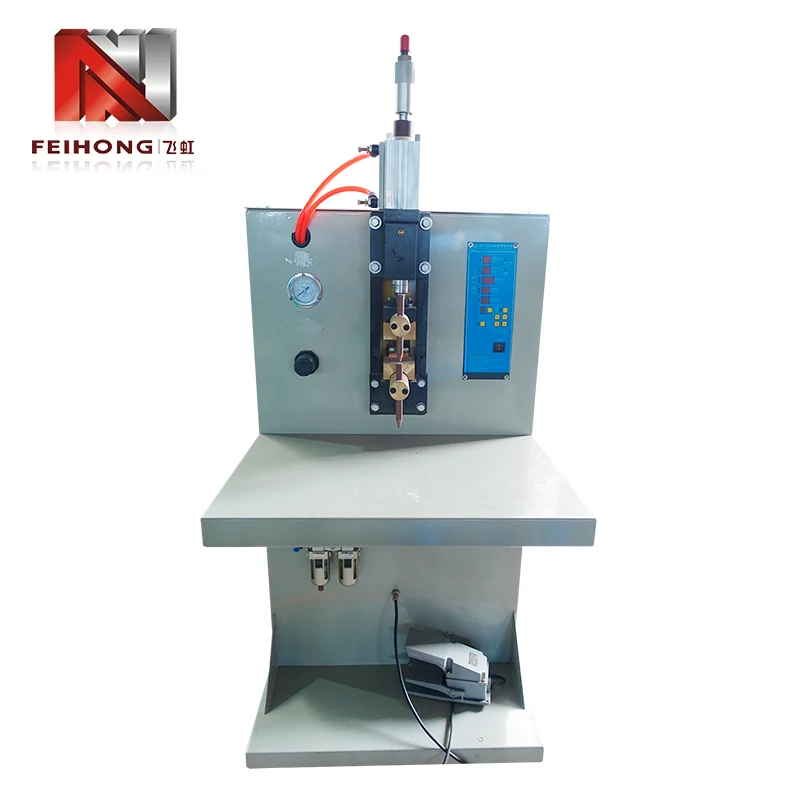

Kondensatorurladdning Energilagring Punktsvetsare

Feihongs punktsvetsare för kondensatorurladdningsenergi är konstruerad speciellt för tillverkning av elektriska värmerör, där motståndstråden måste fästas säkert till ledningsstolpar och anslutningsklackar. Som en ledande leverantör av kompletta produktionslinjer för värmerör, integrerar Feihong denna svetsstation med annan kärnutrustning. Maskinen arbetar på trefas 380V, trefas 220V eller enfas 220V, med en märkeffekt på 2KVA och ett justerbart kondensatorspänningsområde på 0-435V. Dess kondensatorurladdningsprincip lagrar energi och frigör den i en kontrollerad puls, vilket ger starka metallurgiska bindningar med minimala värmepåverkade zoner. Med en beprövad genomströmning på 30 000 stycken per skift, säkerställer denna svetsare en hög volymproduktion samtidigt som den bibehåller konsekvent fogkvalitet.

Kärnsvetsprincip

Kondensatorurladdningsenergilagringspunktsvetsaren arbetar enligt en beprövad princip som skiljer den från konventionella AC- eller DC-motståndssvetsare. Istället för ett kontinuerligt strömflöde laddar den en kondensatorbank till en förinställd spänning och laddar sedan ur den lagrade energin genom svetselektroderna på millisekunder. Detta tillvägagångssätt erbjuder flera distinkta fördelar.

• 1. Omedelbar energifrisättning:kondensatorbanken levererar en högströmspuls (upp till tusentals ampere) i en bråkdel av en cykel, vilket skapar en koncentrerad värme vid kontaktpunkten för snabb sammansmältning.
• 2. Oberoende kontroll av energi och tid:spänningsinställningar (0-435V) reglerar den lagrade energin direkt, medan urladdningstiden bestäms av kondensatorns egenskaper, vilket eliminerar komplexa timingjusteringar.
• 3. Minskad värmeavledning:eftersom pulsen är extremt kort förblir omgivande material svalt, vilket förhindrar oxidation eller glödgning av motståndstråden och ledningsstolparna.
• 4. Konsekvent bildning av svetsklumpar:varje urladdning levererar identisk energi, vilket säkerställer att varje svets har samma penetrationsdjup och styrka, oavsett förarens skicklighet.

Denna princip gör svetsaren särskilt lämpad för värmerörstillverkning, där svetskonsistensen direkt påverkar det elektriska motståndet och livslängden hos slutprodukten.

Prestandajämförelse med traditionella svetsare

När man jämför svetsaren med konventionella alternativ framhäver flera nyckelprestandamått dess överlägsenhet. Följande tabell kontrasterar denna maskin med typiska AC- och DC-motståndssvetsare som används i liknande applikationer.

Den här jämförelsen visar att punktsvetsaren för kondensatorurladdningsenergi erbjuder en unik balans mellan precision, effektivitet och tillförlitlighet, vilket gör den till det föredragna valet för tillverkare av värmerör som kräver jämn fogkvalitet under långa produktionsserier.

Applikationsscenarier

Svetsaren används i stor utsträckning vid produktion av elektriska värmerör, men dess mångsidighet sträcker sig till andra metallfogningsuppgifter. Feihong® har konstruerat denna maskin för att anpassa sig till olika arbetsstycken samtidigt som dess kärnfördelar bibehålls.

• 1. Motståndstråd till ledstång:den primära applikationen, som säkerställer lågresistansanslutningar för värmeelement som används i varmvattenberedare, ugnar och industriugnar.
• 2. Led stolpen till klämman:avgörande för montering av plintar där mekanisk styrka och elektrisk ledningsförmåga är kritiska.
• 3. Svetsning av tunn plåt:lämplig för fästen, skärmar och sensorfästen upp till 1,5 mm tjocklek, med reducerade spänningsinställningar.
• 4. Häftsvetsning av små komponenter:kan användas för tillfällig fixering eller förmontering inom bil- och apparattillverkning.

Dessa scenarier drar nytta av svetsarens förmåga att leverera en exakt, repeterbar puls som minimerar termisk distorsion, ett vanligt problem med kontinuerliga svetsmetoder.

Kvalitetssäkring och fabrikstestning

Feihong® har tillverkat utrustning för värmerör sedan 1992 och driver sex dedikerade verkstäder för bearbetning, elektrisk montering, testning och logistik. Varje svetsare genomgår rigorösa kvalitetskontroller för att säkerställa att den uppfyller kraven för kontinuerlig produktion.

• 1. Komponentspårbarhet:alla kondensatorer, pneumatiska ventiler och transformatorer kommer från certifierade leverantörer och inspekteras vid ankomst.
• 2. Monteringsprocesskontroll:varje maskin är byggd av erfarna tekniker enligt standardiserade arbetsinstruktioner, med mellanliggande inspektioner i varje steg.
• 3. 24-timmars inbränningstest:före leverans kör varje enhet en kontinuerlig svetscykel med simulerade produktionsbelastningar för att verifiera stabilitet och svetskonsistens.
• 4. Kalibreringscertifikat:varje maskin levereras med en testrapport som visar faktisk kondensatorspänningsnoggrannhet, elektrodkraft och cykeltid.

Detta omfattande kvalitetssäkringssystem säkerställer att varje svetsare som lämnar Feihong®-fabriken fungerar tillförlitligt från dag ett, med minimal idrifttagningsansträngning.

Anpassning och support efter försäljning

Feihong® förstår att varje produktionslinje har unika krav. För punktsvetsaren för kondensatorurladdningsenergilagring erbjuder vi flera anpassningsalternativ och ett robust eftermarknadspaket för att hålla din verksamhet igång smidigt.

• 1. Elektroddesign:vi kan tillverka anpassade elektrodformer och material baserat på ditt arbetsstyckes geometri och svetsspecifikationer.
• 2. Justering av spänningsområde:på begäran kan kondensatorbanken ställas in för specifika spänningskrav utanför standardområdet 0-435V.
• 3. Installation och utbildning:vi tillhandahåller övervakning på plats och operatörsutbildning, tillsammans med detaljerade videoguider och manualer.
• 4. Tillgänglighet av reservdelar:vi har ett lokalt lager av elektroder, tätningar, kondensatorer och styrkort för att minimera stilleståndstiden.
• 5. Garanti:12 månaders täckning på alla elektriska och mekaniska komponenter (exklusive förbrukningsvaror).

Med Feihong®s årtionden av erfarenhet och engagemang för kundsupport kan du lita på oss som en långsiktig partner för dina svetsbehov.

Vanliga frågor

F: Vilken är den maximala tjockleken på material som kan svetsas?
S: Maskinen är i första hand konstruerad för att svetsa motståndstråd (upp till 2,5 mm diameter) och tunn plåt upp till 1,5 mm. För tjockare material rekommenderar vi att du konsulterar vårt ingenjörsteam för att bedöma genomförbarheten med modifierad elektrodkraft och spänningsinställningar.

F: Kan svetsaren användas för icke-värmande rörapplikationer?
S: Ja, kondensatorurladdningsprincipen fungerar bra för alla motståndssvetsningar med små delar där kontrollerad värmetillförsel krävs. Många kunder använder den för svetsning av batteriflikar, sensorfäste och montering av elektroniska komponenter.

F: Hur lång tid tar det att ladda kondensatorn mellan svetsarna?
S: Laddningscykeln är vanligtvis 0,8-1,2 sekunder, vilket möjliggör en nominell effekt på 30 000 svetsar per 8-timmarsskift. Den faktiska laddningstiden beror på den inställda spänningen och ingångsströmkvaliteten.

F: Tillhandahåller Feihong® reservkondensatorer och hur mycket kostar de?
A: Ja, vi lagerför ersättningskondensatorbanker. Priserna varierar beroende på kapacitet och spänning. Kontakta vårt säljteam för en aktuell offert baserad på din maskins serienummer.

F: Vilket underhåll krävs dagligen?
S: Dagligt underhåll inkluderar rengöring av elektroder, kontroll av pneumatiskt lufttryck och visuell inspektion av kablar och anslutningar. Veckovis underhåll innebär att man smörjer rörliga delar och kontrollerar att kondensatorterminalerna är täta. Ett detaljerat underhållsschema ingår i användarmanualen.
